وصف المنتج
سلسلة RS - آلة لحام ليزر حلقة وموقع - نوع ECO لحام النحاس
سلسلة RS - آلة لحام ليزر حلقة وموقع - نوع ECO لحام النحاسالوصف:
حل HW-AMB-ECO لحام بالليزر هو تقنية لحام بالليزر المتقدمةحيث أن مبدأها الأساسي هو استخدام حزمة ليزر حلقة خارجية وحزمة ليزر بقعة داخلية معًا في نفس الوقت لتحقيق توزيع حراري أكثر تكافؤًا وجودة لحام أعلى. غالباً ما يواجه لحام الليزر التقليدي مشاكل مختلفة عندما تكون الحرارة المحلية للقطعة عالية جداً، مثل تشوهات الحام، مسامية، شقوق...تحسين توزيع الحرارة، التدفئة متعددة النقاط، التوزيع المتساوي، ضغط لحام منخفض، والقطعة لا تتشوه بسهولة.كل من قوة اللحام ومظهر السطح يستحق كلمة "النهاية العالية".
يمكن لليزر HW-AMB توفير تأثيرات لحام أكثر توحيدًا واستقرارًا. يمكن لعصا الحلقة الخارجية تسخين القطعة المعدة مسبقًا وتثبيت البركة المنصهرة ،في حين أن شعاع النقطة المركزي يؤدي لحام الاختراق العميق للحصول على خيط لحام دون مسام ورذاذ.
HW-AMB-حزمة الوضع القابلة للتعديل ، تم تكريس ليزر Hanwei للبحث وتطوير نظام لحام شعاع الليزر AMB لسنوات عديدة.
في نوع HW-AMB-ECO ، يتم تثبيت جوهر شعاع الليزر والحلقة ، ولا يمكن ضبطها. جوهر الليزر AMB 50um-100um.
هناك تغيرات صغيرة في بقعة الضوء مع تغيرات في الطول البؤري.
يتم تركيز شعاع الليزر HW-AMB-ECO على سطح قطعة العمل - من خلال نظام بصري ، وتشكيل حلقة خارجية ومحتوى داخلي أشعة ليزر: الحلقة الخارجية مسؤولة عن إرسال ليزر الحلقة الخارجية ذو الكثافة المنخفضة للطاقة ، تستخدم أساسًا لتحقيق الاستقرار في حوض الذوبان وتقليل الرذاذ.البقعة الداخلية مسؤولة عن إرسال ليزر بقعة مركزية ذات كثافة طاقة عالية، تستخدم بشكل رئيسي لحام التدخل العميق.
سلسلة RS - آلة لحام ليزر حلقة وموقع - نوع ECO لحام النحاسالخصائص:
1. رذاذ أقل - استقرار حوض اللحام يلغي تقريبا الرذاذ. امتصاص المزيد من الليزر داخليا في ثقب المفتاح وحوض اللحام من قطعة العمل.
2جودة لحام عالية - طبقات لحام عالية الجودة التي تضمن قوة عالية دون مسام أو انهيار طبقة أو شقوق أو خدوش نهاية.
3- التلحيم السريع - الكفاءة العالية
4. زيادة الناتج - زيادة الإنتاجية - تعظيم وقت التشغيل ويقلل بشكل كبير من إعادة العمل من الأجزاء المطوية.
5انخفاض تكاليف التشغيل - الاستفادة من أوقات انقطاع أقل للجهاز، وأقل معالجة لاحقة، وعدد أقل من الرفض والمقاومة العالية جدا للزجاج الوقائي.
6- أقصى قدر من مرونة التطبيق.
7سهلة التشغيل والصيانة
8الشاشة اللمسية - إعداد المعلمات الرقمية في الشاشة.
9اللغة باللغة الإنجليزية كمعيار (دعم لغة مخصصة في جهاز التحكم)
10حجم شعاع الليزر قابل للتعديل 0 ~ 5mm وفقا لمتطلبات اللحام.
11داخل رأس الليزر مع بنية بسيطة وأداء عالية الختم.
12عدسة متينة للغاية حامل مرآة من نوع الدرج سهل الاستبدال
13رأس لحام ليزر عالي الأداء مع مصدر ليزر ومتحكم
14مناسبة لمختلف حلول دعم الأتمتة.
15-اقتباسات تنافسية
سلسلة RS - آلة لحام ليزر حلقة وموقع - نوع ECO لحام النحاسالمعلمات التقنية:
النموذج
HW-DH-ECO-MP
طاقة الليزر
4000 واط / 6000 واط
مصدر الليزر
HW-DH-قوة متوسطة / HW-DH-قوة عالية
شعاع الليزر
حلقة وموقع
ليزر كور
50mm / 100mm
استقرار طاقة الليزر
≤ 3%
طاقة الليزر قابلة للتعديل
10٪ إلى 100٪
تردد إخراج الليزر
≤ 20 كيه هرتز
طريقة التبريد
تبريد المياه
نظام التحكم
HW-AMB
رأس الليزر
HW-AMB-36
الكاميرا و الشاشة
عملية اللحام
السفر على محور X
الخيار
رحلة محور Y
الخيار
ز محور السفر
الخيار
رحلة المحور الدوار
الخيار
وضع العمل
CW / QCW / PWM
البرمجيات الميكانيكية
ليزر HW
شاشة العرض
ليزر HW
حجم الجهاز
875*531*849ملم
وزن الجهاز
150 كجم / 200 كجم
درجة الحرارة المحيطة
5~40 درجة مئوية
الرطوبة المحيطة
30%RH~70%RH
الجهد المدخل الاسمي
380 فولت 50/60 هرتز
استهلاك الطاقة
≤ 20 كيلوواط / ≤ 30 كيلوواط
سلسلة RS - آلة لحام ليزر حلقة وموقع - نوع ECO لحام النحاسالتطبيق:
تكنولوجيا لحام الليزر HW-AMB-ECO تحقق نتائج لحام فعالة ودقيقة وموثوقة من خلال تصميم شعاع الليزر الفريد والتحكم في الطاقة.إنها تقنية لحام متقدمة مع آفاق تطبيق واسعة.
1لديها آفاق تطبيق واسعة في مجالات مثل حزم وحدات البطارية ، بطاريات الليثيوم للسيارات الكهربائية ، إلخ.
2يستخدم على نطاق واسع في صناعات اللحام والمعالجة مثل السيارات.
3تستخدم على نطاق واسع في صناعات اللحام والمعالجة مثل الإلكترونيات الاستهلاكية.
4تستخدم على نطاق واسع في صناعات اللحام والمعالجة مثل السفن.
5تستخدم على نطاق واسع في صناعات اللحام والمعالجة مثل المجوهرات.
6يستخدم على نطاق واسع في الصناعات الألومنيوم والنحاس والنحاس والذهب والفضة لحام ومعالجة.
7تستخدم على نطاق واسع في صناعات لحام المواد الخاصة ومعالجة، والتي لديها نفسها انعكاسية عالية للليزر.

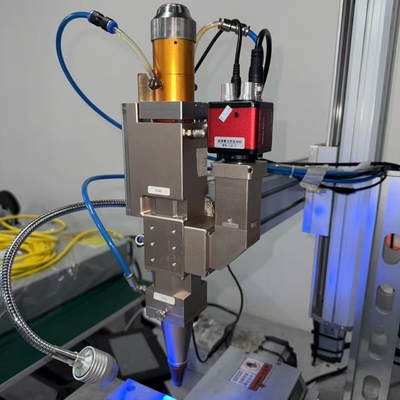

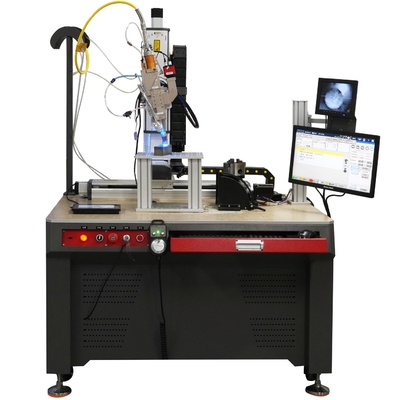

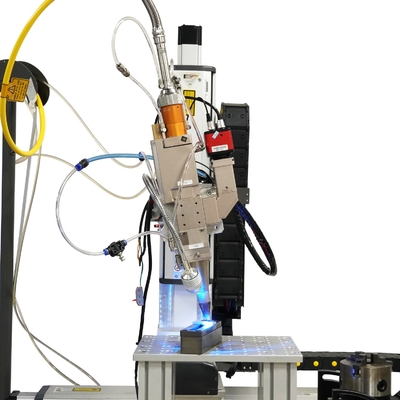

سلسلة RS - آلة لحام ليزر حلقة وموقع - نوع ECO لحام النحاسلمحة عامة:
الليزر
رأس اللحام
تنفيس الهواء المحوري
النفخ الجانبي
بعد بقعة الضوء
سلسلة RS - آلة لحام ليزر حلقة وموقع - نوع ECO لحام النحاسالعينة:
النحاس
الألومنيوم
الفولاذ
