تفاصيل المنتجات

المنزل المنتجات

لوحة جمع التيار من الخلايا الأسطوانية ليزر آلة لحام بواسطة هانوي AMB

لوحة جمع التيار من الخلايا الأسطوانية ليزر آلة لحام بواسطة هانوي AMB

الاسم التجاري:	HanWei Laser
رقم الطراز:	HW-DH
الـ MOQ:	1
السعر:	USD
شروط الدفع:	ر/ر
القدرة على التوريد:	600 مجموعة في السنة

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

تفاصيل التغليف:

تعبئة الورق أو حالة خشبية

القدرة على العرض:

600 مجموعة في السنة

إبراز:

آلة لحام ليزر الألومنيوم للخلايا الأسطوانية,آلة لحام ليزر للصفائح التي تجمع التيار,مصفح ليزر خلية أسطوانية مع ضمان

current collecting plate laser welding machine

cylindrical cell laser welder with warranty

وصف المنتج

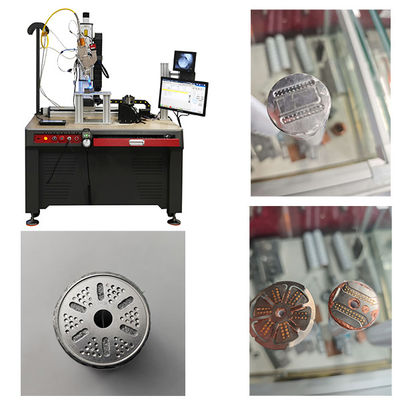

لوحة تجميع التيار لآلة لحام الليزر للخلايا الأسطوانية

حل لحام الليزر للوحة تجميع التيار للخلايا الأسطوانية

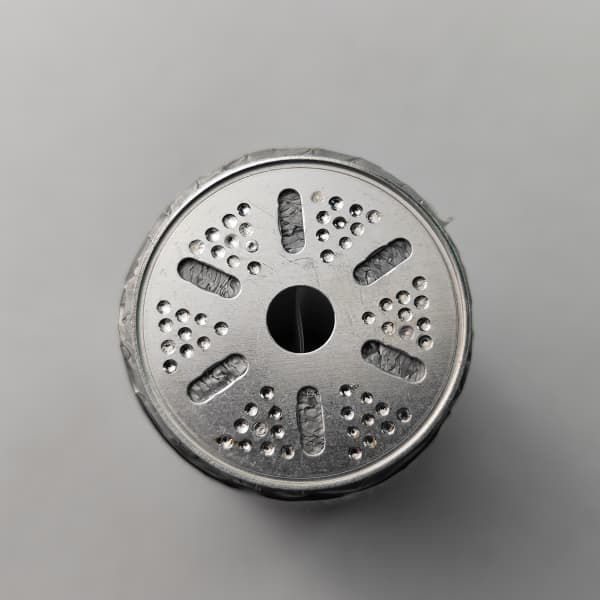

إن قرص جامع التيار في البطاريات الأسطوانية (مثل مواصفات 4680) هو مكون موصل حاسم يربط علامات النواة بـ غلاف/غطاء البطارية. يجب أن يفي في وقت واحد بـ:

توصيل منخفض المقاومة: ضمان نقل فعال للتيار من علامات النواة إلى أطراف البطارية، وتقليل الفقد الكهربائي.
الدعم الهيكلي: مقاومة التشوه أثناء التجميع والحفاظ على استواء منطقة اللحام.
الإدارة الحرارية: تقليل انتقال الحرارة إلى الفاصل أثناء اللحام لمنع حدوث دوائر قصيرة ناتجة عن الاحتراق.
تغلغل الإلكتروليت: تسريع ملء الإلكتروليت عبر الثقوب أو قنوات توجيه التدفق، مما يعزز كفاءة ترطيب القطب.

مبادئ وخصائص ومزايا تكنولوجيا اللحام بالليزر لجامع التيار الأسطواني

المبادئ الأساسية

يستخدم اللحام بالليزر لجامعي التيار في البطاريات الأسطوانية (مثل خلايا 4680) حزم الليزر عالية الطاقة لإذابة ودمج قرص جامع التيار مع علامات القطب (الرقائق). تتضمن العملية الأساسية:

مسار اللحام المتذبذب: يتحرك شعاع الليزر على طول مسار محدد مسبقًا أثناء التذبذب بشكل جانبي بمعدل 120-300 هرتز لزيادة منطقة اللحام وتقليل تركيز الحرارة.
تعويض الطاقة الديناميكي: تضبط طاقة الليزر في الوقت الفعلي بناءً على المسافة من المسار المركزي، وتنخفض بنسبة تصل إلى 45% عند أقصى حدود التذبذب.
حماية الغاز الواقي: تشكل الغازات الخاملة حاجزًا دواميًا حول منطقة اللحام عبر مداخل مماسية، مما يمنع الأكسدة والتناثر.

الميزات الفنية الرئيسية

الإدارة الحرارية

تقليل المنطقة المتأثرة بالحرارة (HAZ): تعمل أشعة الليزر ذات الطول الموجي القصير على تقليل انتشار الحرارة. بالنسبة لجامعي النحاس، تحقق أشعة الليزر الحلقية أحادية الوضع امتصاصًا بنسبة 65%، مما يقلل متطلبات الطاقة بنسبة 84%.

طبقات العزل: تدمج بعض التصميمات السيليكون الموصل حرارياً أسفل المجمع لتبديد الحرارة وعزل الفاصل.

اللحام عالي السرعة

اللحام الطائر بالبرج: تمكن الأبراج الدوارة المزودة بجلفانومترات من اللحام الديناميكي بسرعات تزيد عن 300 مم/ثانية بدقة ±0.05 مم.
معالجة متعددة المسارات: تزيد أنماط التذبذب من كثافة درز اللحام، مما يقلل إجمالي وقت اللحام إلى 1.02 ثانية لكل مجمع.

ابتكارات التحكم في الحزمة

أشعة حلقية أحادية الوضع: تتميز بأشعة أساسية/حلقية قابلة للتعديل بشكل مستقل للاختراق العميق ومعالجة السطح.
مزامنة الطاقة والسرعة: تقوم الخوارزميات بمزامنة طاقة الليزر مع اختلافات السرعة، مما يزيل الفراغات في الزوايا.

التحسين الهيكلي

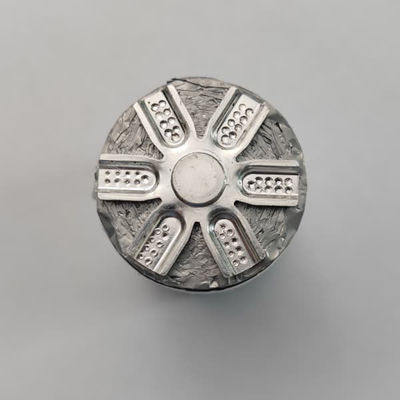

تصميم المجمع ذو الفتحات: تسمح الثقوب بمرور علامات القطب، مما يقلل عمق اختراق الليزر بنسبة 60%.
الأضلاع المقواة: تقاوم الأضلاع الشعاعية أو الدائرية التشوه أثناء إدخال الغلاف، مع الحفاظ على استواء منطقة اللحام.
